IBM ThinkPad X60笔记本超级用户密码解密过程

送修一台IBM Thinkpad X60笔记本，故障笔记本开机出现了密码提示，不能进入系统。

经检查后，确认不是加电密码。在IBM的笔记本电脑中，加电密码power-on password并不是最高级别的密码，如果设置了这种密码，可以到IBM网站下载硬件维护手册（hardware maintenance manual，HMM），按手册中介绍的办法来解决这个问题。一般硬件维修手册中，都有详细清除power-on password密码的方法，并配有相应的图片。

另外，取下硬盘后，开机还是显示密码提示，证明也不是硬盘密码。大家看一下下面的图，系统密码与硬盘密码显示的标志是不一样的。

对于超级用户密码，只能需要准备的工具（根据IBM网站提供的X60拆机流程图）：
1、工具刀一把（用来取屏壳及后部的黑色盖片）
2、中号十字螺丝刀一把
3、小号十字螺丝刀一把
4、空旷的台面一张
5、小盒子一个（用来放置螺丝钉及小型配件）
6、如果有条件，最好带上防静电手镯（一般操作前，可以先洗一下手，把身上的静电放掉）。
7、不要穿化纤类的衣服，尤其上衣。推荐棉质衣物。

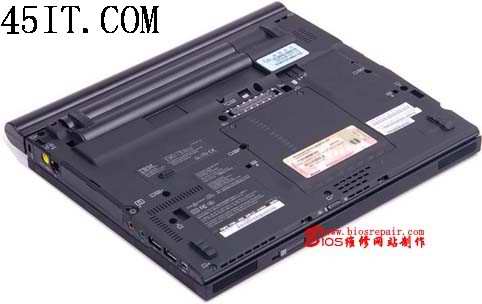

X60的拆卸比较简单，把背面的螺丝全部拧下来，然后，从正面取下掌托及键盘即可。

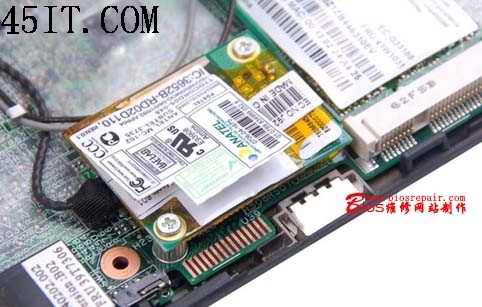

密码芯片，就在猫卡的下面

点击看大图

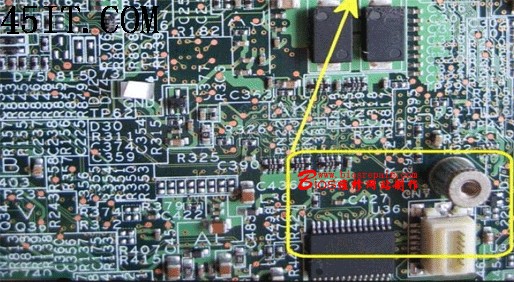

取下猫卡，根据我们的维修手册，找到密码芯片的焊接点。

维修用的编程器，是我们特制的，串口通讯，使用USB供电。从T43笔记本电脑后，经R52，T60，X60，Z60一系列电脑，使用的密码芯片已发生的重大变化。例如，T43中就采用PC8394T-VJG 超级I/O 芯片，通过TPM构架来存放管理员密码（SVP）和不同的OEM 信息、序列号、UUID 等。

编程器通过串行口接在一台可以正常工作的台式机上。

维修并不需要取下芯片，只需要焊接三根细软线到笔记本主板上即可。软线另一头，插在编程器对应的插头上。这一步最关键，数据线一定要焊好，地线也要接牢固。

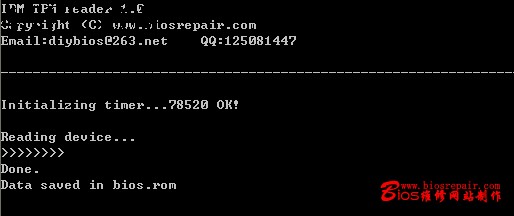

启动笔记本电脑，提示系统时，把引出的软线插在编程器上，然后编程器通电，运行读/写程序，首先读取密码芯片的数据。

读数据的格式是：ribmtpm bios.rom 其中bios.rom是读取数据后要保存的文件。

然而通过分析读出来的bios.rom数据文件，却发现，密码位置全是乱码。

分析原因是，用户在BIOS中打开了TCPA Passphrase 超长密码，这样的话，可以设置的密码长度长达64位。也正因为此，长的密码也比较容易忘记。

一般情况下，passphrase功能默认是禁止的，可以通过在bios设置中启用。启用时会有警告信息，如果此功能启用，计算机和其他不具备passphrase功能的计算机交互将受限。启用后就可以设置64个字符的密码，可以使用数字，字符，空格；如果禁用，pop和hdp只能为12字符长，svp可以由8个字符，或数字，但是空格不能用。

passphrase激活后，密码通过TCPA RSA-SHA1运算法则加密，这样的话，尽管读出了主板EEPROM中的数据，用密码扫描软件，也不能找到正常的密码信息，只能通过重新写密码芯片来解决.

对aa.bin数据文件密码位置进行相应的修改(维修手册中有详细修改说明)，然后把改好的文件重新写回到主板的EEPROM芯片中。

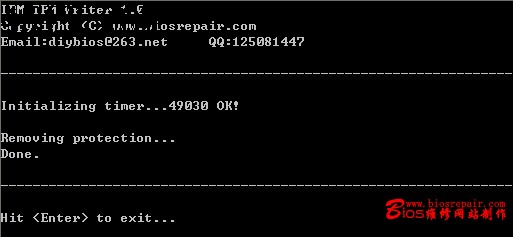

运行写程序前，首先对EEPROM芯片解除写保护！

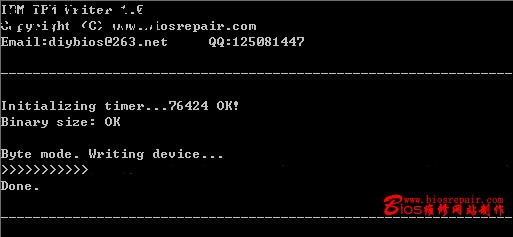

用字节模式写入数据，速度很慢！

使用PAGE方式写入，速度就很快了。

经过以上操作，再开机，系统没有提示就直接进入系统，解密操作完毕！
