MacBook Air 11英寸款拆机过程图文教程

发布时间：2021-12-02 00:42:29所属栏目：苹果已帮助人编辑作者：苹果笔记本电脑维修

前不久苹果发布了新一代MacBook Air笔记本。新品在外观上没有明显变化，配置升级至Haswell，并采用了HD 5000核芯显卡，提升明显。此外，Air还采用了全新的固态硬盘，读写速度翻倍，内置的802.11ac协议无线网卡也能让它在网络表现上更加出色。

继之前的新MacBook Air 13英寸机型拆解之后，今天为大家奉上11英寸款的拆解。机器好不好，做工是否优秀，升级空间如何，您看了拆解自然知晓。

新款MacBook Air的外观基本没变，而要说11英寸与13英寸的区别，11寸更小，屏幕分辨率降低到1366×768，并且没有读卡器。

新款MacBook Air改用阵列式麦克风，并在机身左侧开有两个小孔，这也是区分新老款最简单的办法。接口方面则基本保持一致，如MagSafe2电源磁吸附接口、USB3.0。对了，新Air的Thunderbolt速度翻倍了！

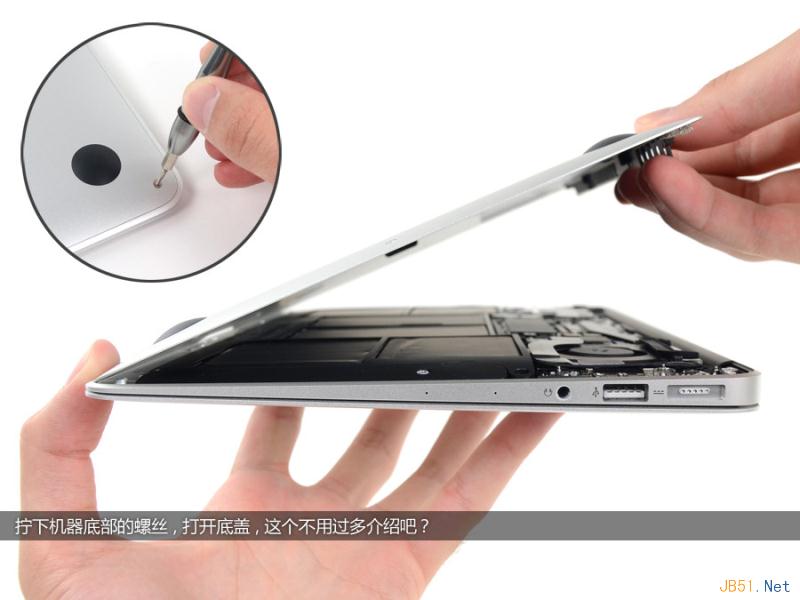

拧下机身底部的螺丝，就可以打开笔记本的底盖，非常简单。

11英寸MacBook Air的机器内部，主板形状、布局和13英寸机型相仿。其中，大概2/3的空间被电池占据，主板正中为Haswell处理器和全新PCI-E接口的固态硬盘。

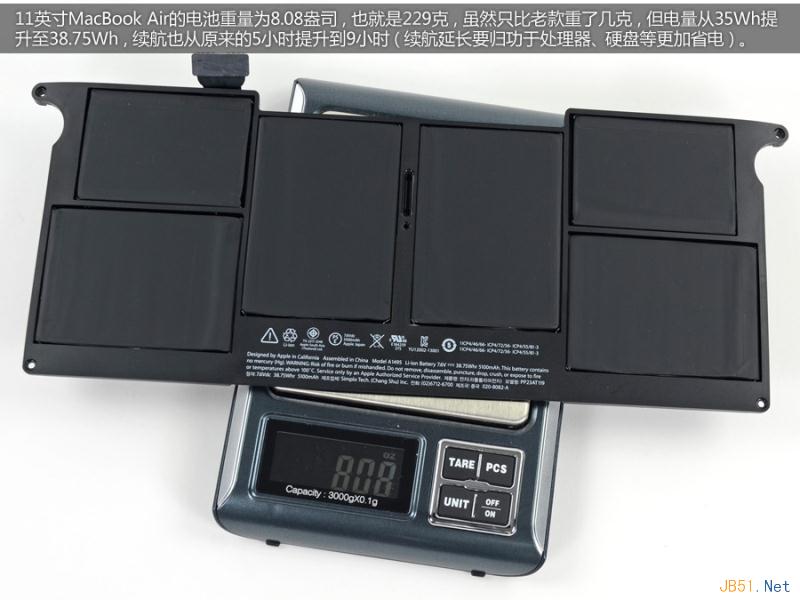

11英寸MacBook Air的电池重量为8.08盎司，也就是229克，比老款重了几克，续航方面由原来的5小时提升至9小时，几乎翻倍。

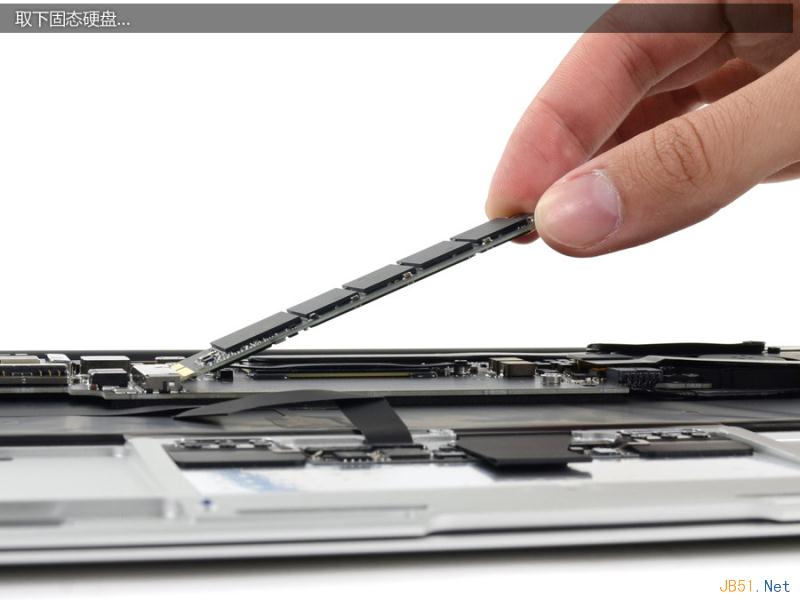

取下该机的固态硬盘。

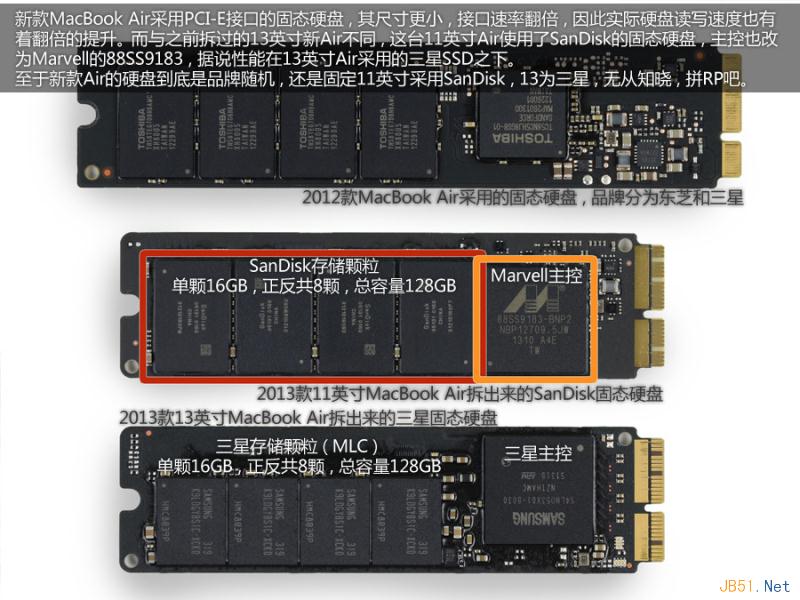

新款MacBook Air采用PCI-E接口的固态硬盘，尺寸更小，接口速率翻倍，读取速度更快！需要指出的是，这台11寸Air采用SanDisk固态硬盘，而非之前拆解的那款13英寸Air采用的三星固态硬盘。性能也要略微弱一些。至于新Air的硬盘是随机的，还是固定11英寸机型采用SanDisk，13英寸采用三星，无从得知，姑且拼人品吧。

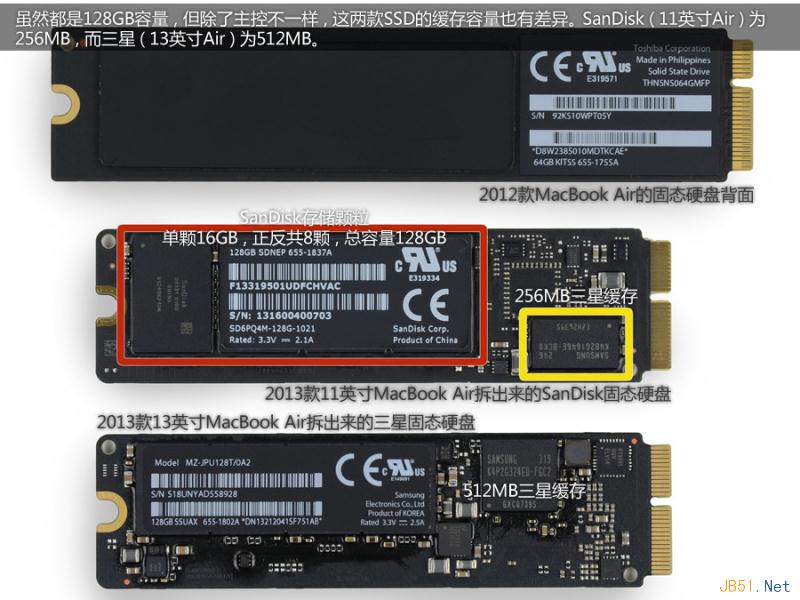

新Air的固态硬盘有两个品牌，主控不一样，缓存容量也不一样，其中SanDisk为256MB。

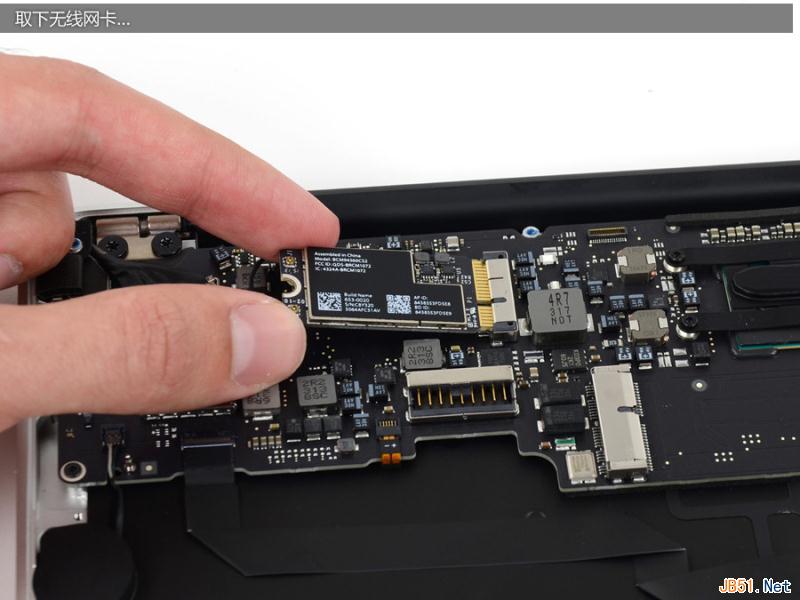

取下该机的无线网卡。

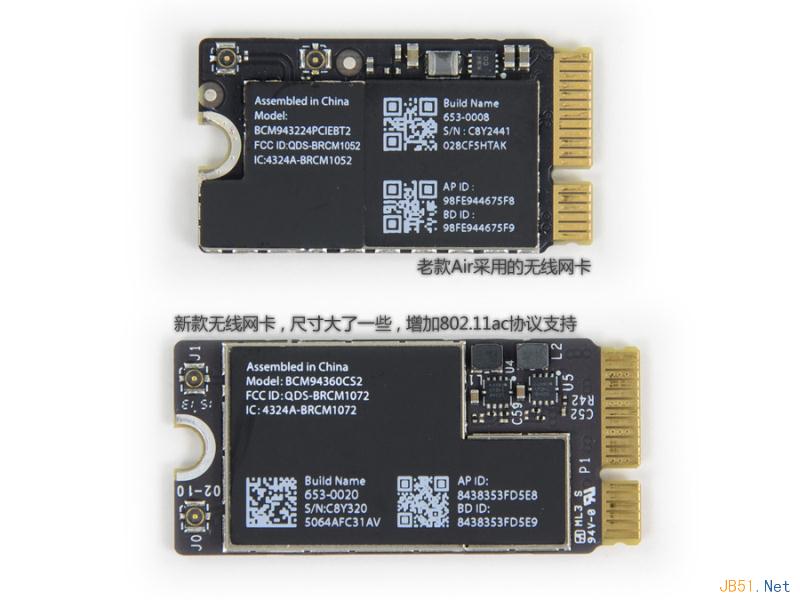

新款MacBook Air采用的无线网卡尺寸比老款大了一些，并增加了802.11ac无线协议支持，带金属屏蔽罩。

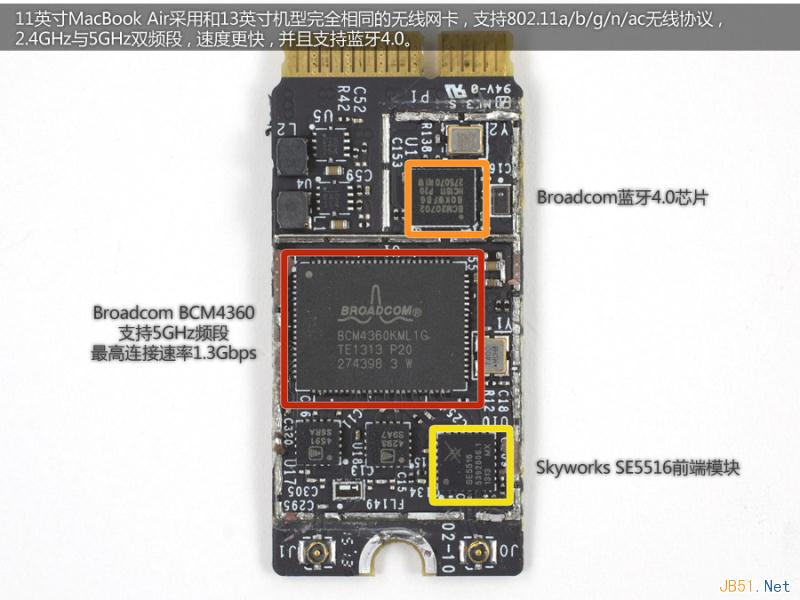

新款MacBook Air无线网卡采用的芯片展示，支持2.4GHz与5GHz双频段，并且带蓝牙4.0。

继续拆解之前，先断开该机主板上的一些线缆，取下左侧I/O接口所在的PCB。

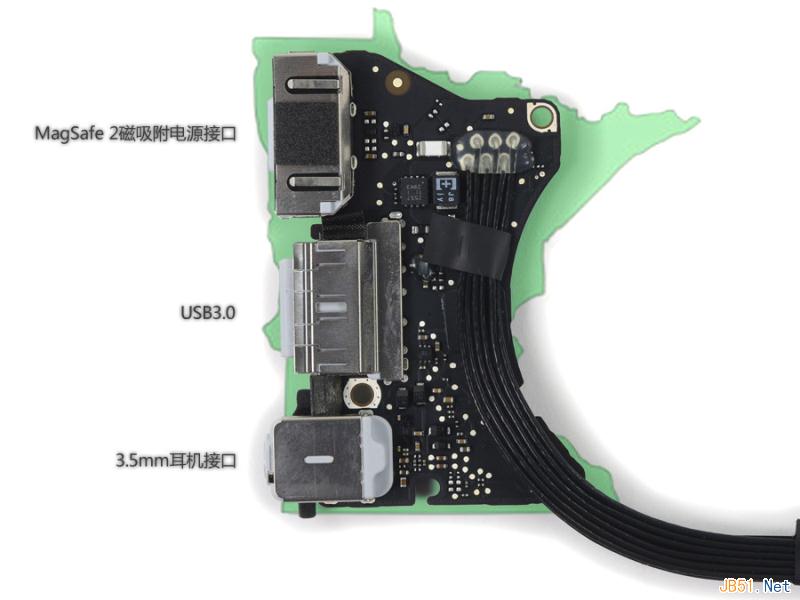

11英寸MacBook Air左侧I/O接口。

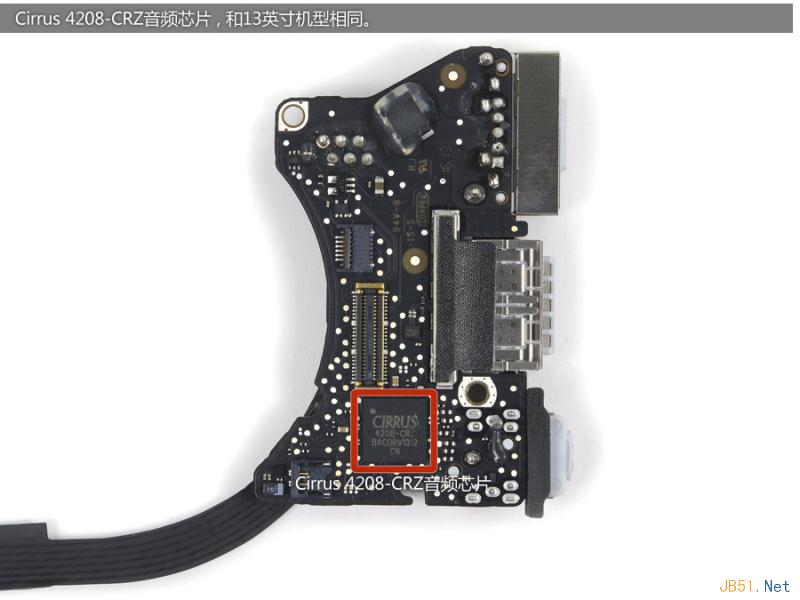

11寸MacBook Air的音频芯片。

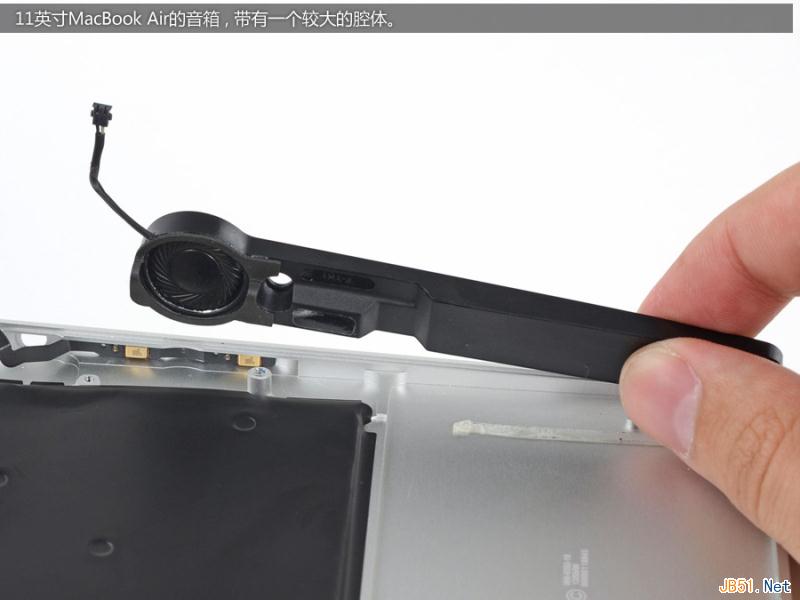

11英寸MacBook Air的音箱，带有一个较大的腔体。

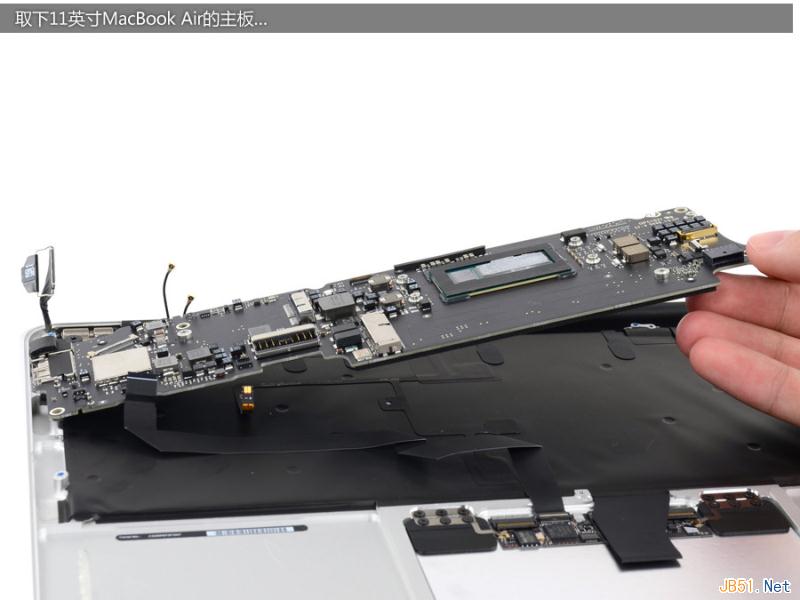

取下MacBook Air的主板。

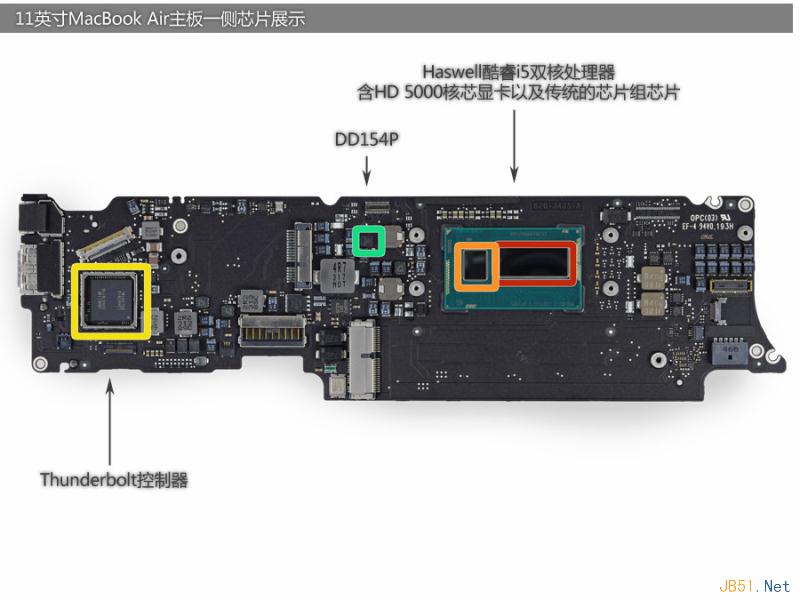

11英寸MacBook Air主板一侧的芯片展示。

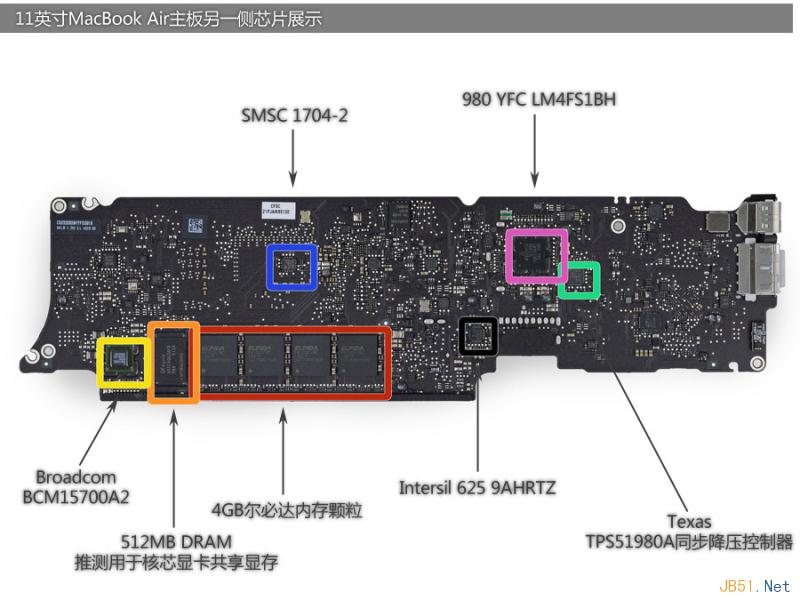

11英寸MacBook Air主板另一侧的芯片展示

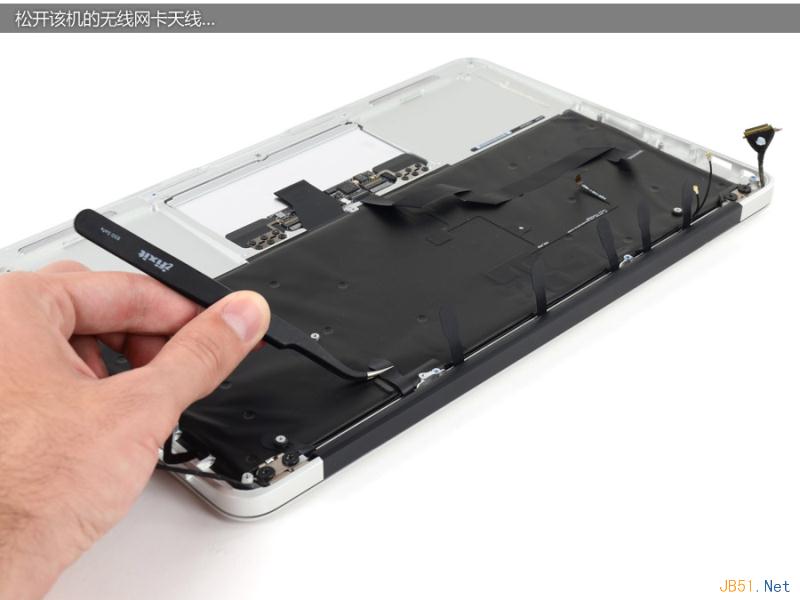

松开固定在机身边缘的无线网卡天线线缆。

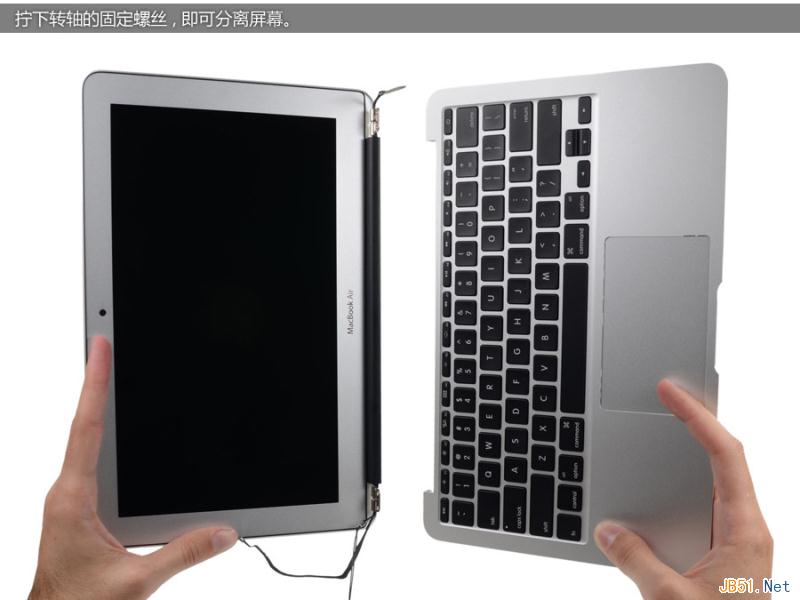

分离该机的屏幕和机身。

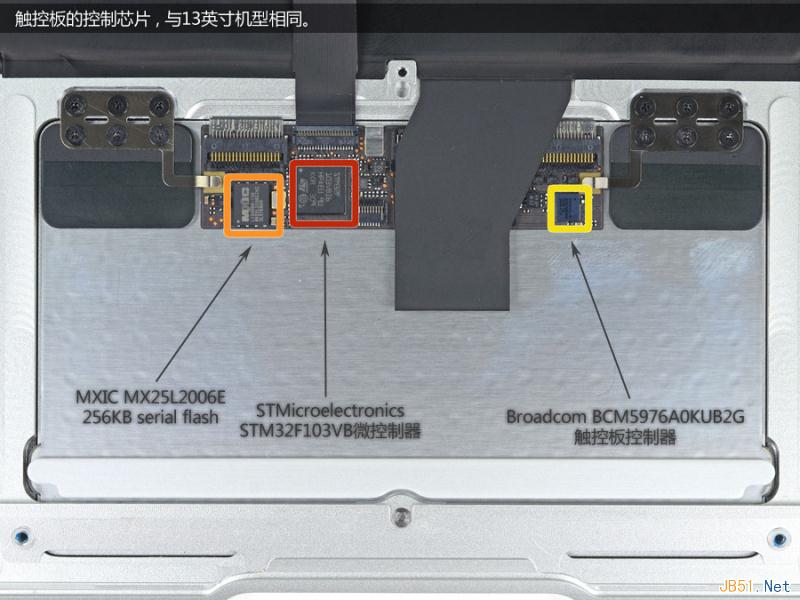

11英寸MacBook Air触控板的芯片，和13英寸机型相同。

至此这台2013款11英寸MacBook Air拆解完毕。该机主板集成度很高，布局工整，没有太多零零散散的排线，看似简单，但又非常精密，黑色主板也显得很上档次！其升级空间很有限，处理器、内存均不可升级，硬盘目前也不容易找到替代品，因此在购买之时就必须为未来做好打算，购买配置较高的版本。谢谢您的观看。
